Ing. Alejandro Soto Sobenís
Como sabemos, la Estructura de Acero, pertenece a la industria de la transformación, mayormente al servicio de la industria de la construcción, ya que se fabrica en las instalaciones y se lleva a montar o ensamblar al sitio de la construcción.
En este artículo, veremos cómo se conforma un taller de estructuras de acero:
1.- Organización del Taller
a) Departamento de Ingeniería
• Diseño de proyectos de construcción de edificios de acero estructural.
• Elabora los planos de diseño, taller (fabricación) y montaje, cumpliendo con especificaciones, normas y códigos vigentes.
b) Departamento de Control de Calidad
• Elabora y aplica los procedimientos de control de calidad, inspección de materias primas y elementos estructurales de acero en proceso y terminados, además de llevar los controles.
c) Departamento de Compras
• Adquisición de materias primas.
d) Control de la Producción
• Determina el momento de iniciar un trabajo, así como las herramientas y equipos que se deben utilizar y la fecha de finalización programada.
• Se asegura de que están preparados para el inicio de los trabajos las máquinas, las herramientas, los materiales, los equipos y herramientas especiales, la documentación, etc.
• Da la orden de inicio para que el taller empiece los diferentes trabajos del proceso de fabricación.
• Controla que los trabajos se están realizando siguiendo las instrucciones indicadas, incluyendo los controles y verificaciones, dentro de los plazos programados.
• Apunta o comprueba que se anotan en la documentación, los datos que se piden en la misma (soldador u operador, número de elementos estructurales fabricados, fecha de terminación de cada etapa, resultados de las verificaciones y pruebas, etc.)
• Anota las interrupciones de los trabajos y sus causas, los retrasos, adelantos o fallas en los trabajos y tenerlos en cuenta para futuros proyectos.
• Sugiere las medidas que se deben tomar para prevenir los retrasos.
e) Departamento de Mantenimiento
• Verifica que las instalaciones, herramientas y equipos del taller estén en condiciones para desarrollar los trabajos requeridos.
• -Mantenimiento preventivo: conjunto de actividades que se deben realizar para evitar fallas de los equipos e instalaciones.
• -Mantenimiento correctivo: conjunto de actividades de mantenimiento destinadas a corregir, en el menor tiempo posible, las fallas y desperfectos imprevistos.
f) Almacén o Área del Producto Terminado
• Almacena los elementos estructurales de acero terminados y controla la salida de éstos.
g) Departamento de Seguridad
• Verifica que se utilice el Equipo de Seguridad personal (EPP):
• Casco con barbiquejo, lentes, tapones para oídos, chaleco y botas con casquillo
• -Soldadores: EPP, capucha, careta, guantes, mangas y peto.
• Verifica el uso del Equipo de Seguridad personal (EPP):
• Casco con barbiquejo, lentes, tapones para oídos, chaleco y botas con casquillo
• -Soldadores: EPP, capucha, careta, guantes, mangas y peto.
2.- Instalaciones del Taller
a) Equipos y herramientas fijos
b) Herramientas manuales y mecánicas
c) Almacén General
d) Almacén o Área del producto terminado.
3.- Personal del Taller
a) Departamento de Ingeniería:
• Ingenieros
• Dibujantes
b) Taller de fabricación
• Almacenistas (identificación y marcado de material, almacenamiento de electrodos)
• Trazadores (plantillas y trazado de las piezas)
• Cortadores (cortes y perforaciones)
• Armadores (preparación, enderezado, limpieza, armado, ajuste y marcado)
• Soldadores (operadores, soldadores y punteadores calificados)
• Pintores (limpieza y pintura de los elementos estructurales de acero terminados)
• Ayudantes
• Inspectores (verificar el material, herramientas, equipos, calificación de soldadores, especificaciones de procedimientos de soldadura, inspeccionar visualmente los procesos de fabricación, limpieza y pintura de los elementos estructurales de acero, atestiguar la ejecución de Pruebas No Destructivas y evaluar sus resultados, llevar un control del proceso de fabricación y pruebas No Destructivas)
• Personal de seguridad (esta función la puede desarrollar el inspector)
4.- Proceso de fabricación
• Planos de taller (fabricación o detalle) y especificaciones
• Programas de fabricación
• Recepción del material
• Almacenamiento del material
• Preparación del material
• Armado de los elementos estructurales de acero.
• Ajuste de los elementos estructurales de acero.
• Soldadura de los elementos estructurales de acero.
• Limpieza y pintura de los elementos estructurales de acero.
• Control de calidad
• Almacenamiento de los elementos estructurales de acero terminados.

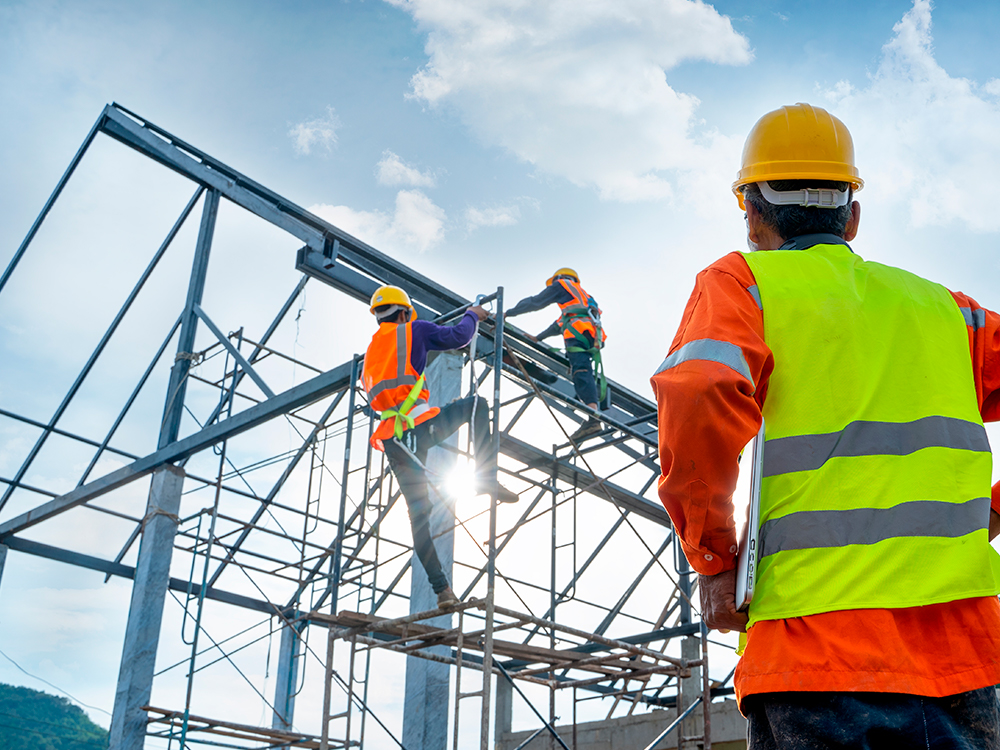

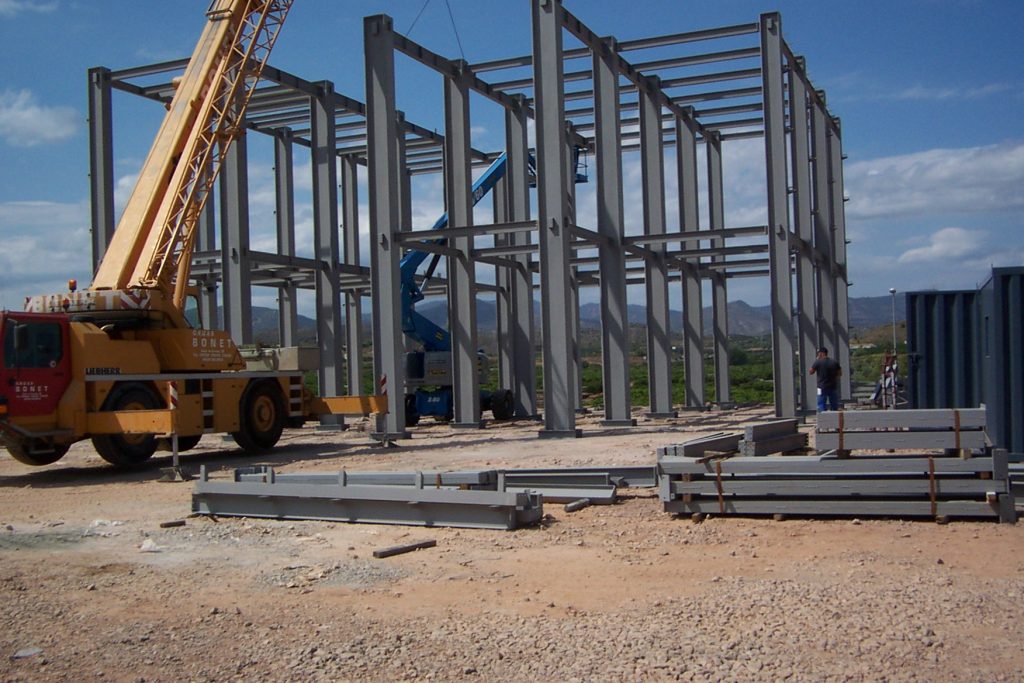

5.- Proceso de montaje
• Planos de montaje y Especificaciones
• Verificación y aceptación de la Obra Civil (verificación de alineación de anclajes, etc.)
• Programa de obra (secuencia del proceso de montaje)
• Equipos y herramientas
• Transporte y Montaje de los Elementos Estructurales de Acero
• Preparación y Protección de los Elementos Estructurales de Acero
• Recepción y Almacenamiento
• Programa de montaje
6.- Personal de Obra
• Montadores
• Soldadores calificados y punteadores
• Personal de apretado de tornillería
• Pintores
• Ayudantes
• Inspectores
• Personal de seguridad
*: Verifica el uso del Equipo de Seguridad personal (EPP):
Casco con barbiquejo, lentes, tapones para oídos, chaleco y botas con casquillo
-Soldadores: EPP, capucha, careta, guantes, mangas, peto y arnés.
-Montadores: EPP, guantes y arnés.
* Esta función la puede desarrollar el inspector
